Ultra kompakt DP-IQ modulátor torzítóvezérlő automatikus torzítóvezérlő

Rövid leírás:

A ROFEA 'modulátor torzítóvezérlőjét kifejezetten a Mach-Zehnder modulátorok számára tervezték, hogy biztosítsák a stabil működési állapotot a különböző működési környezetekben. A teljesen digitalizált jelfeldolgozási módszer alapján a vezérlő ultrastabil teljesítményt nyújthat.

A vezérlő alacsony frekvenciájú, alacsony amplitúdójú jelet injektál a modulátorba történő torzítás feszültségével együtt. Folyamatosan olvassa el a kimenetet a modulátorból, és meghatározza a torzítás feszültségének és a kapcsolódó hibának a állapotát. Az előző mérésnek megfelelően új torzítás -feszültséget kell alkalmazni. Ilyen módon a modulátor biztosítja, hogy megfelelő torzítású feszültség alatt működjön.


Termék részlete

A ROFEA optoelektronika optikai és fotonikus elektro-optikai modulátorokat kínál

Termékcímkék

Jellemző

• Egyidejűleg hat automatikus torzítási feszültséget biztosít a kettős polarizáció IQ modulátorokhoz
• A modulációs formátum független:
SSB, QPSK, QAM, OFDM igazolva.
• Plug and Play:
Nincs kézi kalibráláshoz mindent automatikusan
• I, Q ARMS: Vezérlés a csúcs és a null üzemmódok magas extinkciós aránya: 50dB MAX1
• P ARM: Vezérlés a Q+ és a Q-módok pontosságán: ± 2◦
• Alacsony profil: 40 mm (w) × 29 mm (d) × 8 mm (h)
• Nagy stabilitás: Teljesen digitális megvalósítás könnyen használható:
• Kézi működést a Mini Jumper 2 -vel
Rugalmas OEM műveletek az UART /IO -n keresztül
• Két mód az elfogultsági feszültség biztosításához: A.Automatikus torzítás vezérlés B.USER meghatározott torzítás feszültség

Elektro-optikai modulátor elektro-optikai modulátor modulátor torzítóvezérlő torzítás pontvezérlő IQ modulátor DP-IQ modulátor automatikus torzítóvezérlő

Alkalmazás

• Linbo3 és más DP-IQ modulátorok
• Koherens sebességváltó



1A legmagasabb kihalási arány attól függ, és nem haladhatja meg az 1 -et, a rendszermodulátor maximális extinkciós arányát.

2Az UART művelet csak a vezérlő valamilyen verzióján belüli.

Teljesítmény

图片 1

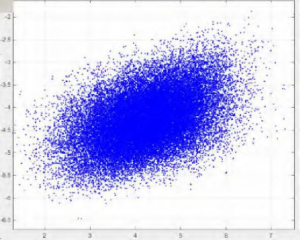

1. ábra. Konstelláció (vezérlő nélkül)

图片 2

2. ábra. QPSK konstelláció (vezérlővel

图片 3

3. ábra. QPSK-szemmintázat

图片 5

5. ábra. 16-QAM konstellációs mintázat

图片 4

4. ábra. QPSK spektrum

图片 8

6. ábra. CS-SSB spektrum

Előírások

Paraméter

Miniszterelnök

Tip

Maximum

Egység

Ellenőrző teljesítmény
I, Q karokat ellenőrzikNull (minimum)or Csúcs (maximális)pont
Kihalási arány

Mer1

50

dB

P karját továbbítjákQ+(jobb kvadratúra)or Q- (bal kvadratúra)pont
Pontosság a quadon

-2



+2

fokozat2

Stabilizációs idő

45

50

55

s

Elektromos
Pozitív teljesítményfeszültség

+14.5

+15

+15.5

V

Pozitív teljesítményáram

20



30

mA

Negatív teljesítményfeszültség

-15.5

-15

-14.5

V

Negatív teljesítményáram

8



15

mA

Yi/YQ/XI/XQ kimeneti feszültségtartománya

-14.5



+14.5

V

YP/XP kimeneti feszültségtartománya

-13



+13

V

Dombos amplitúdó

1%Vπ



V

Optikai
Bemeneti optikai teljesítmény3

-30



-8

DBM

Bemeneti hullámhossz

1100



1650

nm

1 A MER a belső modulátor extinkciós arányára utal. Az elért extinkciós arány általában a modulátor adatlapjában megadott modulátor extinkciós aránya.

2EngedVπ  Jelölje meg a torzítás feszültségét 180 -nál ésVP  Jelölje meg a legoptimalizáltabb torzítási feszültséget a quad pontokon.

3Felhívjuk figyelmét, hogy a bemeneti optikai teljesítmény nem utal az optikai teljesítményre a kiválasztott elfogultsági ponton. Ez a maximális optikai teljesítmény, amelyet a modulátor exportálhat a vezérlőhöz, amikor a torzítás feszültsége-Vπ + +Vπ .

Felhasználói felület

图片 9

5. ábra. Összeszerelés

Csoport Művelet

Magyarázat

Pihenés Helyezze be a jumpert és húzza ki 1 másodperc múlva Állítsa vissza a vezérlőt
Hatalom A torzítás -vezérlő áramforrása V- csatlakoztatja a tápegység negatív elektródját
V+ csatlakoztatja a tápegység pozitív elektródját
A középső port csatlakozik a földi elektródhoz
UART Működtesse a vezérlőt az UART -on keresztül 3.3: 3.3V referencia feszültség
GND: föld
RX: Vezérlő fogadása
TX: A vezérlő továbbítása
Vezetett Állandóan rajta Stabil állapotban dolgozik
BE-OFF vagy OFF-en minden 0.2S-en Az adatok feldolgozása és az ellenőrző pont keresése
OFF-OFF vagy OFF-en minden 1-es A bemeneti optikai teljesítmény túl gyenge
ON-OFF vagy OFF-ON 3S A bemeneti optikai teljesítmény túl erős
Poláris1 XPLRI: Helyezze be vagy húzza ki a jumpert Nincs jumper: null mód; Jumperrel: csúcsmód
XPLRQ: Helyezze be vagy húzza ki a jumpert Nincs jumper: null mód; Jumperrel: csúcsmód
XPLRP: Helyezze be vagy húzza ki a jumpert Nincs jumper: q+ mód; Jumperrel: Q-mód
Yplri: Helyezze be vagy húzza ki a jumpert Nincs jumper: null mód; Jumperrel: csúcsmód
Yplrq: Helyezze be vagy húzza ki a jumper -t Nincs jumper: null mód; Jumperrel: csúcsmód
YPLRP: Helyezze be vagy húzza ki a jumpert Nincs jumper: q+ mód; Jumperrel: Q-mód
Elfogultsági feszültség Yqp, yqn: torzítás y polarizáció q kar YQP: pozitív oldal; Yqn: negatív oldal vagy föld
Yip, yin: torzítás y polarizációhoz i kar YIP: Pozitív oldal; Yin: negatív oldal vagy föld
XQP, XQN: BIAS az X polarizációs q karhoz XQP: pozitív oldal; XQN: Negatív oldal vagy föld
Xip, xin: elfogultság az X polarizációhoz I ARM XIP: Pozitív oldal; XIN: Negatív oldal vagy föld
Ypp, ypn: torzítás az y polarizációhoz P kar YPP: pozitív oldal; YPN: negatív oldal vagy föld
XPP, XPN: BIAS az X polarizáció P karához XPP: pozitív oldal; XPN: negatív oldal vagy föld

1 A polár a rendszer RF jelétől függ. Ha a rendszerben nincs RF jel, a polárnak pozitívnak kell lennie. Ha az RF jel amplitúdója nagyobb, mint egy bizonyos szint, akkor a poláris pozitívról negatívra változik. Ebben az időben a nullpont és a csúcspont változik egymással. A Q+ Point és a Q-Point egymással is vált. A Polar kapcsoló lehetővé teszi a felhasználó számára, hogy megváltoztassa a

Polar közvetlenül a működési pontok megváltoztatása nélkül.

Csoport Művelet

Magyarázat

PD1 NC: Nem csatlakoztatva
Ya: y-polarizációs fotodiod anód

Ya és yc: y polarizáció fényáram visszajelzés

YC: Y-polarizációs fotodiod katód
GND: föld
XC: X-polarizációs fotodiod katód

Xa és XC: X polarizációs fényáram visszajelzés

XA: X-polarizációs fotodiod anód

1 Csak egy választást kell választani a Controller Photodiode használata vagy a modulátor fotodiód használata között. Javasoljuk, hogy két okból használja a vezérlő fotodiódját laboratóriumi kísérletekhez. Először is, a vezérlő fotodiode biztosítja a tulajdonságokat. Másodszor, könnyebb beállítani a bemeneti fényintenzitást. Ha a modulátor belső fotodiódját használja, kérjük, ellenőrizze, hogy a fotodiod kimeneti árama szigorúan arányos -e a bemeneti teljesítménygel.
