ROF Electro-optikus modulátor 1550NM AM sorozat intenzitás modulátor 40G
Jellemző
* Alacsony beillesztési veszteség
* Magas sávszélesség
* Alacsony félhullámú feszültség
* Testreszabási lehetőség
Alkalmazás
⚫ ROF rendszerek
⚫ Kvantumkulcs -eloszlás
⚫ Lézeres érzékelő rendszerek
⚫ oldalsáv moduláció
| ROF-AM sorozat | ROF-AM-07 | ROF-AM-08 | ROF-AM-10 | ROF-AM-13 | ROF-AM-15 | |||
| Működési hullámhossz | 780nm | 850 nm | 1064nm | 1310nm | 1550nm | |||
| Sávszélesség | 10 GHz -es | 10 GHz -es | 10/20GHz | 2,5 GHz -es | 50GHz | 10 GHz -es | 20 GHz -es | 40 GHz -es |
| Beillesztési veszteség | ＜ 5DB | ＜ 5DB | ＜5dB | ＜5dB | ＜4DB | |||
| Extinkciós arány @DC | ＞20DB | ＞20DB | ＞20DB | ＞20DB | ＞20DB | |||
| VΠ @RF (1KHz) | ＜ 3V | ＜ 3V | ＜ 4V | <3,5 V | ＜6V | <5v | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜ 5V | <5v | <8v | <7v | ||
Információk megrendelése
| ROF | AM | XX | XXG | XX | XX | XX |
| Típus ： AM --- Intenzitási modulátor | Hullámhossz: 07 --- 780nm 10 --- 1060nm 13 --- 1310nm 15 --- 1550nm | Sávszélesség: 10 GHz -es 20 GHz -es 40 GHz -es 50 GHz -es
| Monitor PD: PD --- PD-vel | Befelé nem szálas típus ： PP --- PM/PM
| Optikai csatlakozó ： FA --- FC/APC FP --- FC/PC SP --- Testreszabás |
R-AM-15-40G
WAVALGHTH 1550NM 40 GHz -es intenzitásmodulátor
| Paraméter | Szimbólum | Miniszterelnök | Tip | Maximum | Egység | ||||
| Optikai paraméterek | |||||||||
| Működési hullámhossz | l | 1530 | 1550 | 1565 | nm | ||||
| Beillesztési veszteség | IL | 4 | 5 | dB | |||||
| Optikai visszatérési veszteség | Orl | -45 | dB | ||||||
| Kapcsoló kioltási arány @DC | Er@dc | 20 | 23 | 45 | dB | ||||
| Dinamikus kioltási arány | Der | 13 | dB | ||||||
| Optikai szál | Bemenetkikötő | Panda PM Fujikura SM | |||||||
| kimeneti port | Panda PM Fujikura SM | ||||||||
| Optikai szálas felület | FC/PC 、 FC/APC vagy felhasználó a megadáshoz | ||||||||
| Elektromos paraméterek | |||||||||
| Üzemeltetési sávszélesség（-3dB） | S21 | 28 | 30 | GHz | |||||
| Félhullámú feszültség VPI | RF | @50 kHz |
| 4.5 | 5 | V | |||
| Elfogultság | @Bias |
| 6 | 7 | V | ||||
| Elektromos visszatérési veszteség | S11 | -12 | -10 | dB | |||||
| Bemeneti impedancia | RF | ZRF | 50 | W | |||||
| Elfogultság | ZElfogultság | 1M | W | ||||||
| Elektromos interfész | V(F) | ||||||||
Határfeltételek
| Paraméter | Szimbólum | Egység | Miniszterelnök | Tip | Maximum |
| Bemeneti optikai teljesítmény | PBE, Max | DBM | 20 | ||
| Bemenet RF teljesítmény | DBM | 28 | |||
| elfogultsági feszültség | Vbias | V | -15 | 15 | |
| Üzemi hőmérséklet | Felső | ℃ | -10 | 60 | |
| Tárolási hőmérséklet | TST | ℃ | -40 | 85 | |
| Nedvesség | RH | % | 5 | 90 |

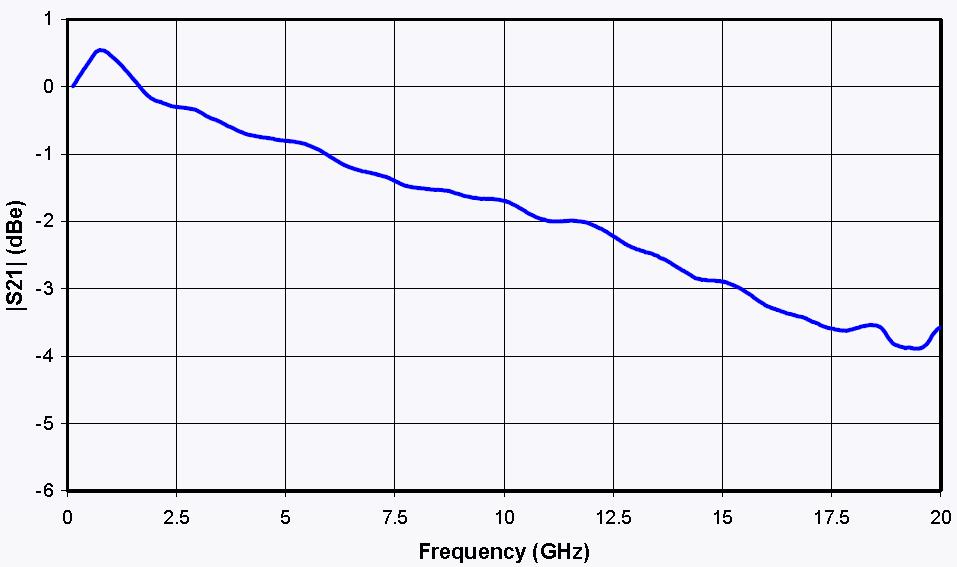

S21 görbe
& S11 görbe
S21 és S11 görbék
Mechanikai diagram
| KIKÖTŐ | Szimbólum | Jegyzet |
| -Ben | Optikai bemeneti port | PM szál (125 μm/250 μm) |
| Ki | Optikai kimeneti port | PM és SMF opció |
| RF | RF bemeneti port | SMA (F) |
| Elfogultság | Elfogultsági vezérlőport | 1,2 torzítás, 34-n/c |
